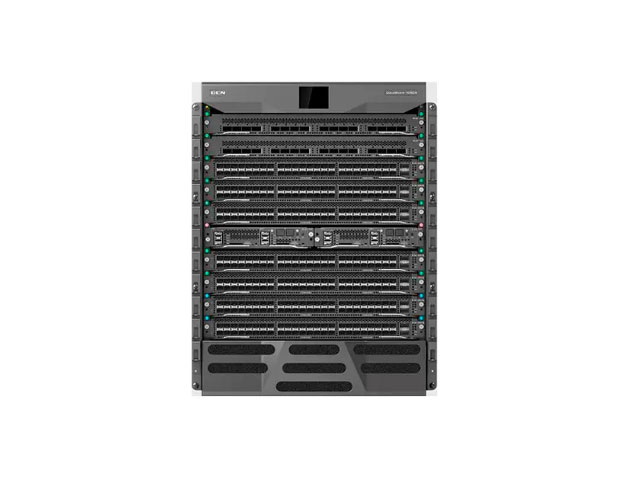

Коммутатор DCN Ethernet CS16809
Коммутатор DCN Ethernet CS16809
DCN Ethernet CS16809 - это коммутатор базового шасси, разработанный для удовлетворения требований критически важных сетей с высокой производительностью, исключительной доступностью и выдающейся масштабируемостью. CS16809 удовлетворяет сетевые требования кампуса и центра обработки данных, поддерживает гибкое развертывание сетевой политики и создает индивидуализированную сеть для пользователей.
Цена по запросу
Технические характеристики коммутатора DCN Ethernet CS16809
| Слоты |
2 слота управления 4 слота для fabric card 9 рабочих слотов |
| Порты |
1GE: MAX 432 10 г: макс 432 40 г: макс 144 |
| Коммутационная способность | 10,24 Тбит / с |
| Скорость пересылки | 7618 млн пакетов в секунду |
| Таблица MAC | 288–400 тыс. |
| Таблица маршрутизации | IPv4 8K / IPv6 4K |
| Таблица VLAN | 4K |
| Пересылка | Хранение и пересылка |
| L2 Особенности |
IEEE802.3 (10Base-T)IEEE802.3u (100Base-TX)IEEE802.3z (1000BASE-X) IEEE802.3ab (1000Base-T) IEEE802.3ae (10GBase) Jumbo 9k LLDP и LLDP-MED UDLD LACP 802.3ad, макс. 128 групповых каналов с макс. 8 портами для каждой магистрали Link Aggregation by manual IEEEE802.1d (STP)IEEEE802.1w (RSTP)IEEEE802.1s (MSTP) Макс 48 экземпляров BPDU Guard Пересылка BPDU Один к одному или любое к одному зеркалу RSPAN IGMP v1 / v2 / v3, IGMP v1 / v2 / v3 Snooping, IGMP прокси ICMPv6, ND, ND Snooping, MLDv1 / v2, MLDv1 / v2 Snooping GVRP Поддержка порта / MAC / IP-сегмента / протокола / голоса / частного / VLAN Регистр многоадресной VLAN / MVR для IPv4 и IPv6 802.1Q на основе портов, 4K VLANQinQ и выборочный QinQ Управление DFI / Broadcast / Multicast Storm Привязка (IPv4 / IPv6), MAC-фильтр IP Source Guard, MAC-лимит IP Source Guard Привязка порта (IPv4 / IPv6) Поддержка Smart Link (или гибкой ссылки) |
| L3 Особенности |
IP-протокол (IP поддерживает как IPv4, так и IPv6) Маршрутизация по умолчанию, статическая маршрутизация, маршрут Blackhole, VLSM и CIDR, RIPv1 / V2, OSPFv2, BGP4, поддержка MD5 Authentication LPM Routing OSPFv3, поддержка BGP4 + Маршрутизация на основе политик (PBR) для IPv4 и IPv6 Поддержка 4-байтового номера AS BGP Поддержка GR для OSPF и BGP VRRP, VRRP v3 DVMRP, PIM-DM, PIM-SM, PIM-SSMMSDP (протокол обнаружения источника многоадресной рассылки) Статический многоадресный маршрут Multicast Edge Configure Anycast RP для IPv4 и IPv6 PIM-SM / DM / SSM для IPv6, от 6 до 4 туннелей, настроенные туннели, ISATAP Управление многоадресным приемом Обнаружение незаконного источника многоадресной рассылки URPF для IPv4 и IPv6 BFD ECMP (Equal Cost Multi-Path) с максимум 8 группами ARP Guard, локальный прокси ARP, прокси ARP, привязка ARP, бесплатный ARP, ограничение ARP |
| Возможности дата-центра | VSFSDN OpenFlow1.0 / 1.3 *(поддержка открытого контроллера Opendaylight, Floodlight, Ryu, Pox и т. д.) |
| Tunnel Technical |
Ручная настройка туннеля IPv4 / IPv66to туннельТуннель ISATAP GRE туннель |
| MPLS |
255 VRF / VFILDPL3 MPLS VPN L2 VLL / VPLS Прокси MPLS / VPLS Междоменный MPLS VPN MPLS QoS * поддерживается при обновлении программного обеспечения в будущем |
| QoS |
8 аппаратных очередей на порт Классификация трафика на основе IEEE 802.1p, ToS, порта и DiffServ SP, WRR, SWRR Формирование трафика Предел ставки для импорта и экспорта PRI Отметка / Замечание WRED 2 ведра с двойным расходом и трехцветной маркировкой |
| ACL |
Стандартный и расширенный ACL IP ACL и MAC ACL, ACL на основе IP-адреса источника / определения, MAC, протокола L3, номера порта TCP / UDP, IP PRI (DSCP, ToS, приоритет), времени Входящий и исходящий ACL |
| ACL-X | По времени / Безопасность / Автосогласование Правила ACL можно настроить для портов, VLAN, интерфейсов маршрутизации VLAN. Может использоваться для классификации QoS |
| Защита от атак и безопасность |
S-ARP: проверка ARP, защита от атак ARP-DOS и клонирование адреса Anti-Sweep: предотвращение Ping Sweep S-ICMP: противостояние атакам PING-DOS, атакам недоступности ICMP S-Buffer: предотвращение DDOS-атак |
| DHCP |
Поддержка клиента DCHP, реле, отслеживания, опция 82 DHCP-сервер для IPv4 и IPv6 DHCP v6 и DHCP Snooping v6 |
| DNS | DNS-клиент, DNS-прокси |
| Ring Protocol | MRPP (протокол защиты нескольких колец) |
| Безопасность доступа |
802.1X Порт, MAC, на основе имени пользователя Аккаунт в зависимости от продолжительности и трафика Гостевая VLAN и автоматическая VLAN Работа с частным клиентом позволяет управлять P2P трафиком AAA на основе MAC (свободный доступ для клиентов) PPPOE / PPPOE + пересылка |
| AAA | RADIUS AAA для IPV4 и IPv6TACACS + AAA |
| Конфигурация и менеджмент |
CLI, Telnet, WEB, SSH и SSL SNMPv1 / v2c / v3 MIB RMON 1, 2, 3, 9 |
| Технология энергосбережения |
Лучше энергопотребление, лучше охлаждение и надежность Гибкое управление вентиляторами и портами для экономии энергопотребления |
| Системный журнал | Сохранение системного журнала и прерывания на локальном устройстве или сервереМаксимум. 8 серверов для Syslog или Trap приема |
| Управление пользователями |
Строгий контроль доступа с помощью ACL и QoS Доступ к коммутатору через AAA или локальную аутентификацию |
| Настройки времени |
SNTP и NTP Настройка часового пояса и летнего времени |
| Надзор и устранение неисправностей |
Наблюдать за ненормальностью задачи, памяти, ЦП, стека, микросхемы коммутатора, температуры и поднимать тревогу ПотокIPFIX (экспорт информации IP-потока) Команда Ping и Traceroute |
| Управление конфигурацией |
Хранение файлов конфигурации Журнал работы команд Двойной запуск изображений и файлов FTP / TFTP сервер или обновление клиента |
| OAM | 802.3ah802.1ag |
| Размеры (Ш x Г x В) | 444 мм × 753 мм × 620,8 мм (14U) |
| Относительная влажность | 10% ~ 90%, без конденсации |
| Температура хранения | -40 ° С ~ 70 ° С |
| Рабочая Температура | 0 ° C ~ 45 ° C |
| Источник питания | Переменный ток: вход 90 ~ 264 В, 50 ~ 60 Гц: |
