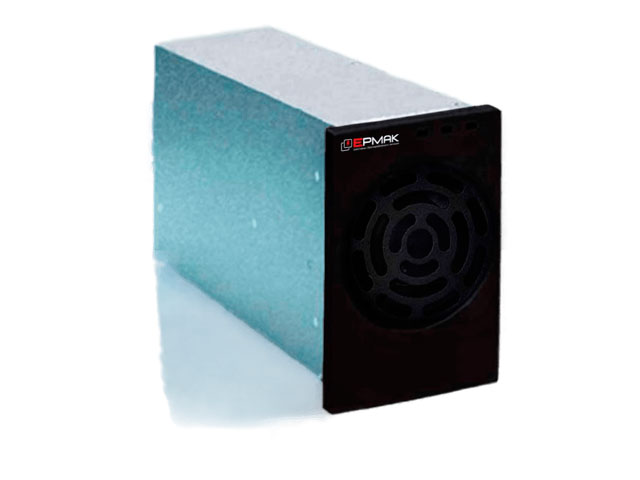

Инверторные модули Ермак

На телекоммуникационных объектах с основной шиной постоянного тока 48В задача получения переменного напряжения для отдельных нагрузок решается инвертором.

Инверторные модули Ермак разработаны на основе высокочастотных технологий коммутации, что позволяет разместить полноценный силовой преобразователь в компактном корпусе высотой 1U. Это принципиально для объектов, где пространство в телекоммуникационном шкафу ограничено и каждый юнит высоты задействован под основное оборудование.

Особенности и преимущества устройств

Режимы эксплуатации модуля охватывают два сценария применения:

• Автономная работа предназначена для небольших объектов с единственной нагрузкой переменного тока или там, где централизованное управление нецелесообразно. Модуль подключается к шине постоянного тока 48В и нагрузке напрямую, формируя стабилизированное переменное напряжение без дополнительного управляющего оборудования.
• Работа в составе модульной системы под управлением контроллера ЦКС открывает возможности, недостижимые при автономном применении. Контроллер балансирует нагрузку между параллельно включёнными модулями, ведёт непрерывный мониторинг выходных параметров каждого из них и формирует сигналы аварийной сигнализации при отклонении от допустимых значений.

Параллельное включение нескольких инверторных модулей реализует резервирование системы переменного тока без каких-либо дополнительных опций или специального коммутационного оборудования. При отказе одного из параллельно работающих модулей его нагрузка автоматически перераспределяется на оставшиеся — подача переменного напряжения на нагрузки объекта не прерывается.

Форм-фактор модуля совместим с корзиной модульной инверторной системы «Ермак», что позволяет формировать комплексы питания с нужным числом параллельных каналов.
