Шкафы и стойки для СБП Ермак

Отдельные компоненты системы бесперебойного питания требуют размещения, коммутации и защиты в рамках единого конструктива.

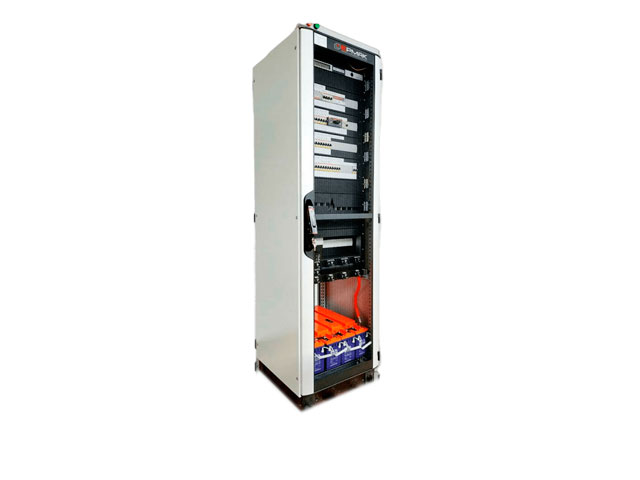

Шкафы и стойки для СБП Ермак представляют собой промышленные напольные телекоммуникационные шкафы формата 19" в исполнении одностороннего или двухстороннего обслуживания. Двухстороннее обслуживание принципиально для крупных объектов с плотной компоновкой оборудования, где доступ к задней части шкафа с кабельными соединениями необходим для монтажа и сервиса без демонтажа всей конструкции.

Особенности и преимущества конструкции

Конструкция шкафа определяется при проектировании исходя из требований объекта по типам нагрузки, уровням напряжения и времени автономной работы:

• Панель автоматического ввода резерва обеспечивает переключение между основным и резервным источниками питания без прерывания подачи электроэнергии на нагрузку.
• Вводно-распределительная панель принимает питание от внешней сети и распределяет его между компонентами шкафа с коммутационной защитой каждого направления.
• Панели распределения постоянного и переменного тока формируют выходные шины для питания нагрузок соответствующего типа с защитой отдельных потребительских групп автоматическими выключателями.
• Система с выпрямительными и инверторными модулями «Ермак» обеспечивает преобразование энергии и заряд аккумуляторных батарей в соответствии с режимом работы системы.
• Контроллер мониторинга и управления ведёт непрерывный контроль параметров всей системы и обеспечивает удалённый доступ к данным о состоянии оборудования.

Резервирование по схеме N+1 закладывается на уровне проектирования комплектации, обеспечивая непрерывность питания при отказе любого одного силового модуля в составе шкафа.
