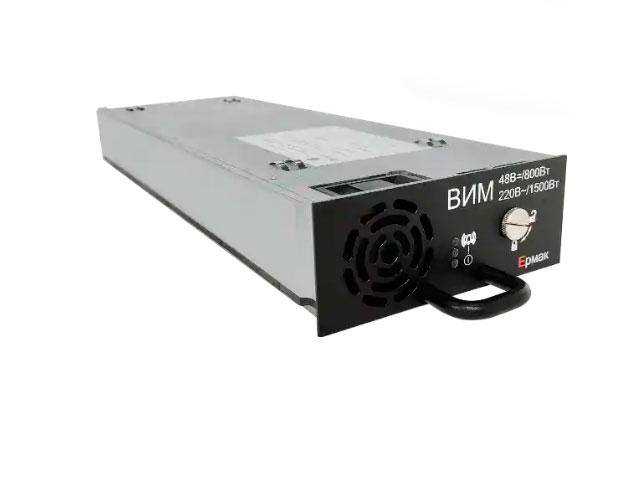

Выпрямительно-инверторные модули Ермак

На объектах связи и телекоммуникации часто возникает необходимость обеспечить питанием одновременно два класса нагрузок с разными требованиями: основное телекоммуникационное оборудование на постоянном токе и вспомогательные системы — на переменном. Выпрямительно-инверторные модули Ермак реализуют это решение на компонентном уровне. Применение высокочастотных технологий коммутации позволяет разместить полноценный преобразователь в форм-факторе 1U — без роста габаритов по сравнению с однофункциональными модулями. Это принципиально при проектировании систем питания для объектов с ограниченным пространством в телекоммуникационных шкафах.

Особенности и преимущества устройств

Функциональная логика модуля разворачивается в двух направлениях одновременно:

• В направлении выпрямления модуль принимает переменное напряжение питающей сети и формирует стабилизированное постоянное напряжение заданного уровня (48 или 220 В) — для питания телекоммуникационной аппаратуры и заряда аккумуляторных батарей резервной группы.
• В направлении инвертирования модуль преобразует постоянный ток от батарей или выпрямителя в переменное напряжение 230В 50Гц — для нагрузок, требующих питания от сети переменного тока.
• При этом два режима эксплуатации определяют сценарии применения:
• Автономная работа подходит для компактных объектов с фиксированным набором нагрузок, где полноценная система с контроллером избыточна. Модуль подключается к сети и нагрузкам напрямую, выполняя преобразование в обоих направлениях без дополнительного управляющего оборудования.
• Работа в составе модульной системы под управлением контроллера ЦКС открывает возможности централизованного мониторинга, балансировки нагрузки между несколькими модулями, управления батарейными группами и сигнализации при отклонении параметров.
