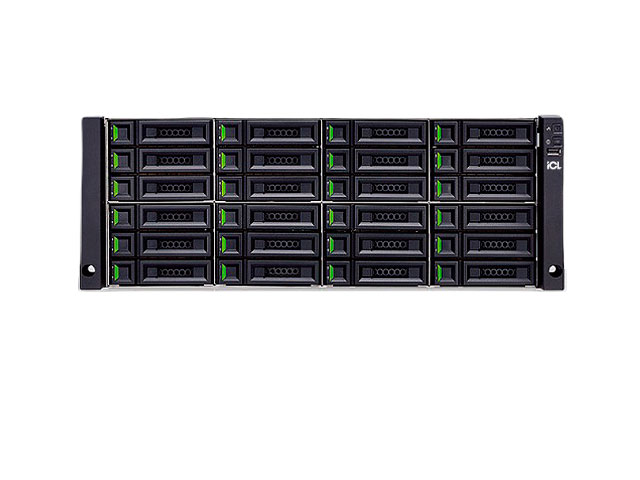

Программно-определяемое хранилище SDS ICL teamRay на базе процессора Эльбрус-8С

SDS ICL teamRay на базе Эльбрус-8С

Программно-определяемое хранилище SDS ICL teamRay на базе процессора Эльбрус-8С

Программно-определяемое хранилище SDS ICL teamRay на базе отечественного процессора Эльбрус-8С имеет 4 слота DDR3-1600 ECC, до 64 Гбайт и до 8 портов SATA 3.0

Характеристики хранилища SDS ICL teamRay на базе процессора Эльбрус-8С

Процессор 1 процессор Эльбрус-8С (1891ВМ028 — 8 ядер, до 1300 МГц)
1 южный мост КПИ-2 (1991ВГ2Я)
Оперативная память 4 слота DDR3-1600 ECC (DIMM 240-pin), до 64 Гбайт, поддерживаются только модули DDR3 ECC Registered ⁕Rx8
Долговременная память 8 портов SATA 3.0 для HDD- и SSD-накопителей, поддерживаются только накопители SATA AHCI
Видеосистема 1 встроенный контроллер Silicon Motion SM718
Аудиосистема

1 встроенный динамик PC Speaker

3 порта сети Ethernet 1000Base-T с разъёмами RJ45

2 порта сети Ethernet 100Base-TX с разъёмами RJ45 от МУС

Внешние интерфейсы

2 порта периферии USB 2.0 с разъёмами типа A

1 порт консоли RS-232 с разъёмом DE-9 от сервера

1 порт видео с разъёмом VGA

2 колодки USB 2.0 с разъёмами 10-pin для 4 передних портов

1 колодка GPIO с разъёмом 5-pin для прямого ввода-вывода

Внутренние интерфейсы

2 колодки SPI с разъёмами 8-pin для обновления ПЗУ

4 колодки JTAG с разъёмами 10-pin для диагностики ЦП, КПИ,

1 колодка FP с разъёмом 16-pin (стандарт SuperMicro)


1 слот формата M.2 USB для модуля доверенной загрузки (МДЗ), поддерживается только «АПМДЗ-И/Э» (КБДЖ.468243.173)

Внутренние интерфейсы МДЗ

1 разъём для подключения Touch Memory к АПМДЗ

1 разъём для подключения шифратора к АПМДЗ

1 разъём для подключения USB к АПМДЗ

1 колодка INT_SW с разъёмом 2-pin для датчика вскрытия


1 слот формата SO-DIMM для модуля управления сервером (МУС), поддерживается только «МУС-А» (ЛЯЮИ.469535.149)

Внутренние интерфейсы МУС

1 колодка RS-232 с разъёмом 10-pin для МУС

1 разъём IPMB для управляемых устройств МУС

3 слота PCI Express 2.0 формата x16 (2×8 + 1×4 или 1×16 + 1×4)

Слоты расширения 3 слота PCI Express 2.0 формата x16 (2×8 + 1×4 или 1×16 + 1×4)
1 слот PCI 2.3 формата 32 бита 5 вольт, частота 33/66 МГц
Габариты 244×244 мм печатная плата, форм-фактор microATX
244×251×38 мм габариты с учётом выступающих элементов
Электропитание

1 разъём ATX 24-pin для ввода основного питания

1 разъём EPS12V 8-pin для ввода дополнительного питания

1 разъём элемента питания CR2032 для хранения настроек

ЦП: посадочные отверстия кулера 80×80 мм (Socket 1366, 2011)

Система охлаждения КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч
5 разъёмов 4-pin для вентиляторов (3 PWM, 2 неупр.)
Условия эксплуатации

умеренно холодный климат (УХЛ), группа 1.1 по ГОСТ 15150

температура +0…+35 °C, предельная температура −60…+60 °С

влажность до 80 % при +25 °C без конденсата
