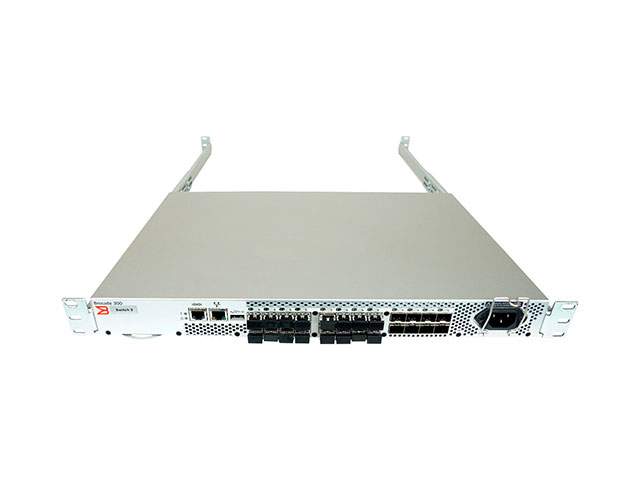

Коммутатор Brocade BR-360-0008-A
Коммутатор Brocade BR-360-0008-A
Управляемый коммутатор Brocade 360 Fibre Channel — 24-портовый коммутатор BR-360-0008-A, LACP, QoS, SNMP, стекирование, поддержка VLAN, потребляемая мощность 48 Вт, 24 слота для модулей SFP+, пропускная способность 8 Гбит/с, скорость передачи 10/100/1000 Мбит/с, режим коммутации: полный дуплекс и полудуплекс, тип портов RJ-45: Fast Ethernet (10/100), тепловыделение 195 БТЕ/ч, входное напряжение AC 85–264 В
Цена по запросу
Техническое описание коммутатора Brocade BR-360-0008-A
| Порты Fibre Channel | Коммутатор |
| Тип коммутатора | Режим переключения (по умолчанию): 8-, 16- и 24-портовые конфигурации (до 8 портов за счет лицензий Ports On Demand); универсальные (E, F, M, FL) порты Сопоставление портов шлюза доступа по умолчанию: 16 F_Ports, 8 N_Ports |
| Масштабируемость | Полная коммутационная архитектура с максимум 239 коммутаторами |
| Сертифицированный максимум |
Одинарная ткань Brocade FOS: 56 доменов, 19 переходов Единая фабрика Brocade M-Enterprise OS (M-EOS): 31 домен, 3 перехода Ткани большего размера сертифицированы в соответствии с требованиями; обратитесь к проектной документации Brocade или OEM SAN для получения подробной информации о конфигурации. |
| Производительность | Скорость линии 1,063 Гбит/с, полный дуплекс; Скорость линии 2,125 Гбит/с, полный дуплекс; Скорость линии 4,25 Гбит/с, полный дуплекс; Скорость линии 8,5 Гбит/с, полный дуплекс; автоматическое определение скоростей портов 1, 2, 4 и 8 Гбит/с; опционально программируется на фиксированную скорость порта; согласование скорости между портами 1, 2, 4 и 8 Гбит/с |
| ISL-транкинг |
Транкинг на основе кадров с поддержкой до восьми портов 8 Гбит/с на ISL-транк с дополнительной лицензией; до 64 Гбит/с на магистраль ISL (8 портов × 8 Гбит/с [скорость передачи данных]) Балансировка нагрузки на основе Exchange между ISL с DPS, включенным в ОС Fabric |
| Совокупная пропускная способность | 192 Гбит/с: 24 порта × 8 Гбит/с (скорость передачи данных) |
| Максимальная задержка ткани | 700 нс без конфликтов, сквозная маршрутизация на скорости 8 Гбит/с |
| Максимальный размер кадра | 2112 байт полезной нагрузки |
| Буферы кадров | 700 динамически распределяемых, максимум 484 на порт |
| Классы обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Типы портов |
FL_Port, F_Port, M_Port (зеркальный порт) и E_Port; самообнаружение на основе типа коммутатора (U_Port); дополнительный контроль типа порта Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV |
| Типы трафика данных | Коммутаторы Fabric с поддержкой одноадресной, многоадресной (255 групп) и широковещательной рассылки |
| Типы носителей |
8 Гбит/с: требуется модуль Brocade SFP+ с возможностью «горячей» замены, разъем LC; коротковолновый лазер (SWL) 8 Гбит/с; длинноволновый лазер (LWL) 8 Гбит/с; расстояние зависит от оптоволоконного кабеля и скорости порта 4 Гбит/с: требуется модуль Brocade с возможностью горячей замены, модуль малого форм-фактора (SFP), разъем LC; коротковолновый лазер (SWL) 4 Гбит/с; длинноволновый лазер (LWL) 4 Гбит/с; 4 Гбит/с лазер с увеличенной длиной волны (ELWL); расстояние зависит от оптоволоконного кабеля и скорости порта |
| USB | 1 порт USB для загрузки прошивки, поддержки сохранения и загрузки/выгрузки конфигурации |
| Fabric сервисы | Расширенный мониторинг производительности (включая Top Talkers); Адаптивная сеть (ограничение скорости входящего трафика, изоляция трафика, QoS); восстановление кредита BB; Расширенное зонирование Brocade (зонирование по умолчанию, зонирование портов/WWN, широковещательное зонирование); Обнаружение узких мест; динамический выбор пути (DPS); F_Транкинг портов; расширенные ткани; тканевые часы; ФДМИ; перенаправление кадров; ФСПФ; ИПоФК; ISL-транкинг; Сервер управления; НПВ; НТП v3; Портовое ограждение; Уведомление об изменении состояния регистрации (RSCN); Служба надежной фиксации (RCS); Простой сервер имен (SNS) |
| Опции | Комплекты направляющих для монтажа в стойку (фиксированные, выдвижные, промежуточные) |
| Управление | HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), Telnet; Аудит, отслеживание управления изменениями, системный журнал; Brocade Advanced Web Tools, Brocade Fabric Watch; мастер EZSwitchSetup, Brocade Data Center Fabric Manager (DCFM), Brocade Fabric Manager (дополнительно, только для сред FOS), Brocade EFCM 9.x (дополнительно), интерфейс командной строки; SMI-S совместимый; Административные домены; пробные лицензии на дополнительные возможности |
| Безопасность | DH-CHAP (между коммутаторами и конечными устройствами), HTTPS, IPsec, IP-фильтрация, LDAP, привязка портов, RADIUS, управление доступом на основе ролей (RBAC), безопасное копирование (SCP), безопасный RPC, SSH v2, SSL, привязка коммутатора , Доверенный коммутатор |
| Доступ к управлению | 10/100 Ethernet (RJ-45), внутриполосный через Fibre Channel; последовательный порт (RJ-45); USB; интеграция с вызовом на дом благодаря Brocade EFCM и Brocade Fabric Manager |
| Диагностика | POST и встроенная онлайн-/офлайн-диагностика, включая ведение журнала RASTrace, мониторинг среды, перезапуск демона без прерывания работы, FCping и Pathinfo (трассировка FC), зеркалирование портов (порт SPAN) |
| Корпус | Воздушный поток не от порта к порту; 1U, 19 дюймов, соответствует стандарту EIA, питание по левому борту |
| Размер |
Ширина: 42,88 см (16,88 дюйма) Высота: 4,29 см (1,69 дюйма) Глубина: 30,66 см (12,07 дюйма) |
| Вес системы | 4,2 кг (9,30 фунта), без носителя SFP/SFP+ |
| Температура |
Рабочая: от 0°C до 40°C (от 32°F до 104°F) В нерабочем состоянии и при хранении: от -25°C до 70°C (от -13°F до 158°F) |
| Влажность |
Эксплуатация: от 10% до 85% без конденсации В нерабочем состоянии и при хранении: от 10% до 95% без конденсации |
| Высота |
Эксплуатация: до 3000 метров (9842 фута) В нерабочем состоянии и при хранении: до 12 км (39 370 футов) |
| Шок |
В рабочем состоянии: 20 г, полусинусоида 6 мс В нерабочем состоянии и при хранении: полусинусоида, 33 г 11 мс, 3/например, ось |
| Вибрация |
Рабочий: 0,5 г синусоидальный, 0,4 г случайный, от 5 до 500 Гц В нерабочем состоянии и при хранении: 2,0 г синуса, 1,1 г случайного, от 5 до 500 Гц |
| Рассеивание тепла | Максимум 24 порта: 195 БТЕ/ч |
| Выбросы CO2 |
210 кг в год (с 16 портами по 0,42 кг/кВтч) 1,09 кг на Гбит/с в год |
| Расход воздуха | Максимум 23 C FM (куб. фут/мин); номинал 18 С FM |
| Источник питания | Одиночный фиксированный источник питания |
| Вход питания | С13 |
| Входное напряжение | от 85 до 264 В переменного тока, номинально |
| Частота | от 47 до 63 Гц |
| Потребляемая мощность | Номинальная 48 Вт; максимум 57 Вт с 24 портами на 8 Гбит/с |
