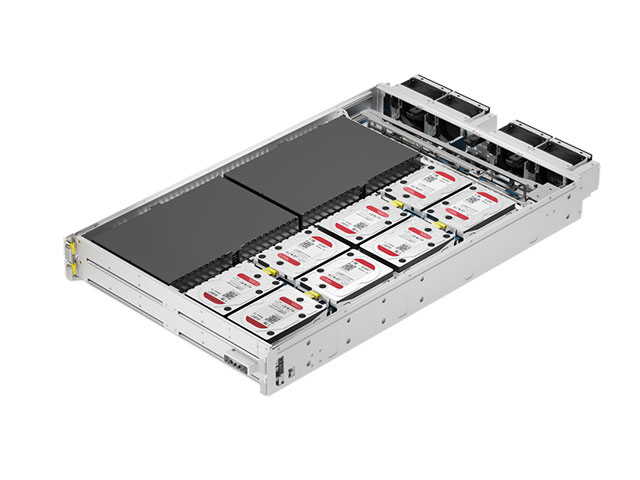

Дисковая полка OpenYard HD232
Дисковая полка OpenYard HD232
Цена по запросу
HD232 в системе хранения на базе OCP
OpenYard HD232 предназначена для расширения дисковых ресурсов стоечных серверов. Полка относится к устройствам JBOD и рассчитана на накопители SATA размером 3,5″. Её можно использовать при построении корпоративного хранения, размещении архивов и резервных копий в OCP-инфраструктуре.
Объём хранения под конфигурацию
Конструкция допускает установку до 32 дисков, каждый ёмкостью не более 20 ТБ. Общий предел дисковой ёмкости составляет 640 ТБ. Количество и ёмкость устанавливаемых накопителей определяют фактическое наполнение массива. Для тёплого и холодного хранения предусмотрены различные способы конфигурации полки.
Распределение дисковых ресурсов
При выборе подключения SATA на один сервер приходится до восьми дисков. Expander используется для подключения полки целиком к одному серверу, которому требуется HBA. Допускается масштабирование этой схемы до четырёх JBOD на сервер. Таким образом, при планировании подключения следует различать число накопителей в одной полке и число полок, подключаемых к вычислительному узлу.
- SATA: до восьми накопителей для каждого сервера.
- Expander: весь JBOD для одного сервера через HBA-адаптер.
- Расширенная схема Expander: до четырёх массивов JBOD на сервер.
Служебный интерфейс и питание
Один гигабитный порт Management LAN предназначен для управления устройством. Для подачи питания применяется общая шина 48 В. Резервирование блоков организовано по схеме 5+1 на уровне полки питания, предусмотрена их горячая замена. При включении HD232 в состав OCP-решения параметры дискового подключения и питания рассматриваются совместно, с учётом конфигурации серверной части.
Технические характеристики OpenYard HD232
| Дисковая подсистема | |
| Тип устройства | Дисковая полка JBOD для OCP |
| Количество накопителей | До 32 |
| Форм-фактор накопителей | LFF 3,5″ |
| Интерфейс накопителей | SATA |
| Ёмкость одного диска | До 20 ТБ |
| Общая дисковая ёмкость | До 640 ТБ |
| Варианты подключения | |
| Режим SATA | До 8 дисков на сервер |
| Режим Expander | Весь массив подключается к одному серверу; требуется HBA |
| Масштабирование в режиме Expander | До 4 JBOD на сервер |
| Управление | |
| Management LAN | 1 порт 1 GbE |
| Питание | |
| Общая шина питания | 48 В |
| Резервирование | 5+1 на уровне полки питания |
| Горячая замена блоков питания | Да |
