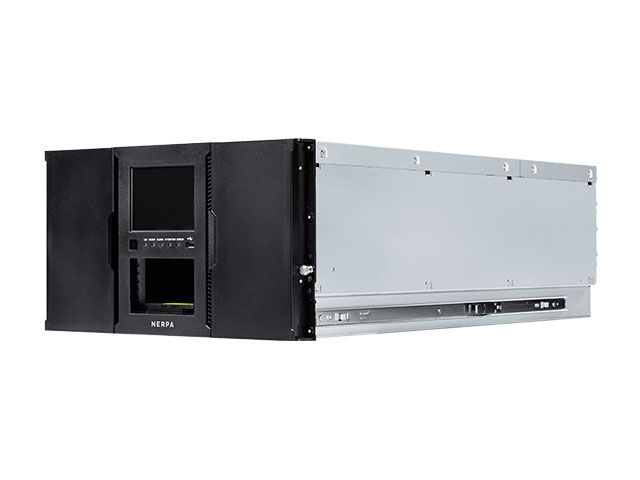

Модуль расширения NERPA TL AL707 ETL: наращивание емкости без замены базовой инфраструктуры

ETL — дополнительный модуль расширения ленточной библиотеки NERPA, подключаемый к базовому модулю BTL для наращивания ёмкости хранения и числа одновременно работающих приводов. Каждый модуль ETL увеличивает суммарное число слотов под картриджи и позволяет добавить приводы LTO дополнительных поколений. Подключение не требует остановки работающей библиотеки.

Особенности и преимущества продукта

Объём данных, подлежащих долгосрочному хранению, в большинстве организаций растёт непрерывно. Именно поэтому архивная инфраструктура должна масштабироваться инкрементально, не требуя замены уже работающего оборудования при каждом значительном росте объёма данных.

Модуль расширения NERPA TL AL707 ETL обеспечивает именно такое масштабирование. Каждый ETL-модуль подключается к уже развёрнутому базовому модулю BTL и физически расширяет библиотеку, добавляя новые слоты под картриджи и отсеки для установки дополнительных приводов. Роботизированный транспортный механизм, размещённый в BTL, автоматически охватывает всё пространство расширенной конфигурации — дополнительной системы управления не требуется.

Практическая логика применения ETL-модулей строится на нескольких принципах:

• Поэтапный рост без простоя означает, что подключение нового ETL не прерывает текущие операции библиотеки. Задания резервного копирования и архивирования, выполняемые в момент расширения, продолжаются — роботизированный механизм перестраивает рабочую зону автоматически после добавления модуля.
• Гибкость конфигурации приводов позволяет при добавлении ETL установить приводы другого поколения LTO, чем в базовом модуле. Это открывает сценарий постепенного перехода на более ёмкое поколение картриджей: старые картриджи читаются на приводах предыдущего поколения в BTL, новые записываются на приводах следующего поколения в ETL — без единовременной замены всего парка носителей.
• Предсказуемость инвестиций обеспечивается тем, что стоимость наращивания ёмкости определяется только числом добавляемых ETL-модулей и картриджей, а не заменой системы управления, контроллеров или самого BTL.

Технические характеристики NERPA TL AL707 (модуль расширения ETL)

Модель / Модификация	NERPA TL AL707 (модуль расширения ETL)
Тип устройства	Модуль расширения ленточной библиотеки (требуется базовый модуль BTL)
Форм-фактор	6U
Монтаж	Направляющие для монтажа в стойку 19"
Количество LTO-слотов	80 слотов
Магазины (swappable)	2
Mail slot / магазины	1 / 10
Количество приводов LTO (HH / FH)	Half‑Height (HH): 0–6 Full‑Height (FH): 0–3 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS)
Блоки питания	2 резервируемых блока питания
Сканер штрих-кодов	0 (отсутствует, используется сканер базового модуля)
Панель управления	Нет (управление осуществляется через панель базового модуля)
Удалённое управление	HTTPS / RMI (через базовый модуль), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений
Климатические условия эксплуатации
Температура	от 10 до 32 °C
Влажность	от 20% до 50%
Высота	до 3900 метров
Климатические условия хранения и транспортировки
Температура	от -30 до 60 °C
Влажность	от 20% до 90%
Высота	до 10675 метров
Номинальные характеристики электропитания (АС)	от 100 В до 240 В, от 1,5 А до 3,5 А
Максимальная потребляемая мощность	550 Вт
Надёжность (MCBF)	3 000 000 циклов замены картриджей
Ёмкость (модуль расширения, 80 слотов)
LTO-8 (native / сжатие 2.5:1)	960 ТБ / 2400 ТБ

LTO-9 (native / сжатие 2.5:1) 1440 ТБ / 3600 ТБ LTO-10 (native / сжатие 2.5:1) 3200 ТБ / 8000 ТБ Макс. производительность (LTO-10, native / сжатие) 4,3 ТБ/ч Примечание Модуль расширения не имеет собственной панели управления и сканера штрих-кодов. Для работы требуется подключение к базовому модулю BTL. При объединении 1 базового модуля и 6 модулей расширения получается полная конфигурация на 42U с 560 слотами.
