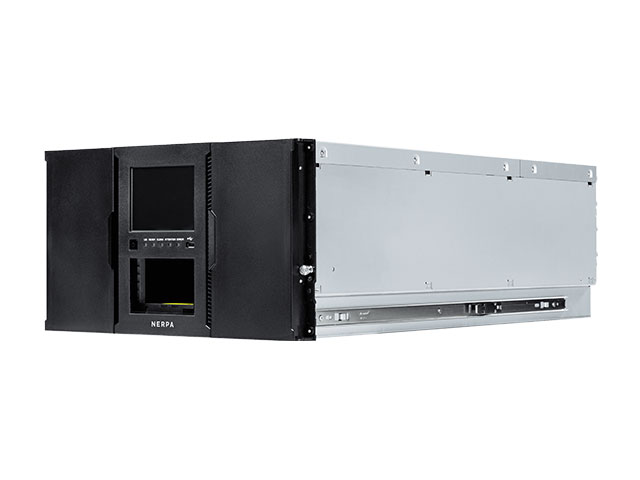

Nerpa TL AL707 Полная конфигурация BTL + ETL: максимальная ёмкость ленточного архива в одной стойке

Полная конфигурация Nerpa TL AL707 объединяет базовый модуль BTL с модулями расширения ETL в системе высотой 42U с 560 слотами для картриджей. При заполнении картриджами LTO-10 суммарная ёмкость архива достигает 22,4 ПБ в нативном формате и 56 ПБ с компрессией. Единый механизм обслуживает всё пространство библиотеки, управление осуществляется через один интерфейс.

Особенности и преимущества оборудования

Два принципиально разных сценария определяют, как организации подходят к выбору ленточной библиотеки. Первый — начать с базового модуля и наращивать ёмкость по мере роста архива. Второй — сразу развернуть максимальную конфигурацию, когда объём данных, подлежащих архивированию, уже известен и значителен, а построение системы поэтапно только затягивает ввод в эксплуатацию.

Nerpa TL AL707 Полная конфигурация BTL + ETL предназначена именно для второго сценария:

• Емкость и производительность полной конфигурации определяются выбором поколения LTO-картриджей. Это соответствует масштабу задач крупных медиаархивов, государственных информационных систем с многолетней историей транзакций, научных вычислительных центров с накопленными результатами моделирования.
• Скорость обработки данных системой обеспечивает выполнение крупных заданий резервного копирования в рамках технологических окон, характерных для корпоративных инфраструктур.
• Единый роботизированный механизм, охватывающий всю высоту стойки, работает как одна система без разграничения на зоны базового и дополнительных модулей. Картридж из любого слота 42U-конфигурации доступен любому из установленных приводов — без ручного вмешательства и без ограничений по зональной принадлежности.
• Управление всей конфигурацией осуществляется через единый интерфейс, который не меняется при добавлении модулей расширения. Это означает, что администратор, настраивавший библиотеку в базовой конфигурации BTL, работает с тем же интерфейсом в полной конфигурации — с расширенной картой слотов и дополнительными приводами, но без переобучения и без смены инструментов управления.

Технические характеристики NERPA TL AL707 (Полная конфигурация: базовый модуль BTL + модули расширения ETL)

Модель / Конфигурация	NERPA TL AL707 (Полная конфигурация: базовый модуль BTL + модули расширения ETL)
Форм-фактор	42U
Монтаж	Направляющие для монтажа в стойку 19"
Количество LTO-слотов	560 слотов
Магазины (swappable)	14
Mail slot / магазины	7 / 70
Количество приводов LTO (HH / FH)	Half‑Height (HH): 0–42 Full‑Height (FH): 0–21 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS)
Блоки питания	14 резервируемых блоков питания (по 2 блока питания в 7 модулях)
Сканер штрих-кодов	1 (в базовом модуле BTL)
Панель управления	Operator Control Panel (OCL) на базовом модуле – VGA (4:3), сенсорный экран
Удалённое управление	HTTPS / RMI (Remote Management Interface), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений
Время инициализации	70 – 220 с
Среднее время замены картриджа	35 – 45 с
Среднее время инвентаризации	70 – 90 с
Климатические условия эксплуатации
Температура	от 10 до 32 °C
Влажность	от 20% до 50%
Высота	до 3900 метров

Климатические условия хранения и транспортировки Температура от -30 до 60 °C Влажность от 20% до 90% Высота до 10675 метров Номинальные характеристики электропитания (АС) от 100 В до 240 В, от 1,5 А до 3,5 А (на модуль) Максимальная потребляемая мощность (общая) 3000 Вт Надёжность (MCBF) 3 000 000 циклов замены картриджей Поддерживаемое ПО для СРК Кибер Бакал, BackupExec, Veeam, Acronis, Commvault, Spectrum Protect, Archivare и др. Суммарная ёмкость (560 слотов) LTO-8 (native / сжатие 2.5:1) 6,72 ПБ / 16,80 ПБ LTO-9 (native / сжатие 2.5:1) 10,08 ПБ / 25,20 ПБ LTO-10 (native / сжатие 2.5:1) 22,4 ПБ / 56 ПБ Максимальная производительность (LTO-10, native / сжатие) 30,2 ТБ/ч Примечание Полная конфигурация состоит из 1 базового модуля BTL (6U) и 6 модулей расширения ETL (6×6U = 36U). Итого: 7 модулей, 42U, 560 слотов, до 42 приводов HH или 21 привода FH.
